Repetition RTD + Thermoelemente

Repetition RTD

Bevor ich mit dem Thema "Thermoelement" beginne, möchte ich im Video kurz nochmals ein paar wichtige Punkte zu Widerstandstemperatursensoren sagen, sozusagen als Kontrast zu den Thermoelementen, damit Sie sicher mitbekommen was dann die Hauptunterschiede von RTD und Thermoelementen sind.

Das Thema Messdaten fitten kam auch vor, dazu habe ich im Video auch noch eine kurze Repetition + eine Ergänzung.

Kommentar zu Übung 2, Aufgabe 5

Im Video zeige ich Ihnen wie man mit Matlab "richtig" fittet - über das Basic Fitting von letzter Woche hinaus!

Grundlagen Thermoelemente

Thermoelemente basieren auf dem sogenannten Seebeck-Effekt. Im Video erkläre ich was das ist, und wie man den Effekt für die Temperaturmessung ausnützen kann.

Aufgabe

Berechnen Sie mit Hilfe der thermoelektrischen Spannungsreihe die Proportionalitätskonstante k_AB für ein Thermoelement bestehend aus Nickel-Chrom und Nickel (ein sogenanntes Typ K Thermoelement, s.weiter unten). Überlegen Sie auch was für eine Spannung Sie messen würden, wenn Sie es in die Hand nehmen (gegenüber Raumtemperatur als Referenz)!

Lösung anzeigen

k_AB = 40 µV/K

Wenn Sie so ein Thermoelement in die Hand nehmen könnte man sich überlegen dass es etwa 15 K Temperaturdifferenz ist zwischen Hand (37°C) und Raumtemperatur (22°C), und man also 0.6 mV messen würde. Sie sehen daran schon, dass man bei Thermoelementen nur "kleine" Spannungen messen kann, und entsprechend auch Messgeräte braucht die eine genügende Auflösung bieten.

Im Video unten wird kurz die Firma GreenTEG und ihre thermoelektrischen Generatoren vorgestellt - diese Firma begegnet uns dann im letzten Abschnitt zu den Wärmestromplatten wieder!

Demos zu Thermoelementen

Im ersten Video versuche ich im Mess- und Sensortechniklabor mit Hilfe eines Thermoelements und einem Demo-Multimeter die Temperatur meiner Hand zu messen.

Offensichtlich ist es mit dem Setup Thermoelement + Demo-Multimeter schwierig "kleine" Temperaturdifferenzen zu messen; ich versuche als Nächstes daher eine Flamme zu messen! Versuchen Sie im Video zu sehen, was die maximale Spannung ist die das Thermoelement anzeigt!

Sie haben gesehen dass die Messung der Flammentemperatur (vermutlich) gelungen ist, die Messung der Handtemperatur hingegen nicht, weil die Auflösung vom Messgerät zu klein war. Natürlich hätte ich ein besseres Multimeter verwenden können, aber es gibt immer wieder Messungen (ganz allgemein, nicht nur bei Thermoelementen) wo die gemessenen Spannungen (oder andere Messgrössen, z.B. Ströme) so klein sind dass man sie nicht richtig messen kann. In solchen Fällen verwendet man gerne Messverstärker; ich zeige Ihnen im nächsten Video einen speziellen Messverstärker der extra für Thermoelemente gebaut ist - sowie andere Möglichkeiten wie man die "kleinen" Signale der Thermoelemente auswerten kann.

Grundproblematik von Thermoelementen

Oft ist es zwar problematisch dass Thermoelemente "nur" Temperaturdifferenzen messen können; aber wie so oft in der Messtechnik kann man sich etwas, was zunächst einschränkend wirkt auch zunutze machen: Wenn man tatsächlich direkt eine Temperaturdifferenz messen möchte, kann man dies mit einer einzigen Messung machen, anstatt mit 2 separaten Sensoren. Dies wird im Video genauer erläutert und dann experimentell vorgeführt.

Typen und Kennlinien von Thermoelementen

Im folgenden Video schauen wir uns an, was es für übliche Materialpaarungen für Thermoelemente gibt, und was diese Paarungen mit den Kennlinien zu tun haben.

NIST-Tabellen zu Thermoelementen

Weil die Kennlinien der Thermoelemente wie besprochen mathematisch viel komplizierter sind als die der Pt100-Sensoren, und weil man vielleicht keine Lust hat 100 Ziffern in den Taschenrechner zu tippen, gibt es für Thermoelemente auch Tabellen wo man die Zahlen nachlesen kann. Im folgenden Video zeige ich Ihnen wie das geht.

Odds and ends zu Thermoelementen

In diesem Abschnitt zeige ich Ihnen noch ein paar weitere Details zu Thermoelementen: Zuerst kurz etwas über Genauigkeitsklassen, und zu der Konstruktion von Thermoelementen, die sehr schnell reagierende Sensoren erlaubt:

Dann noch einige Demo-Objekte aus dem Labor: das ultradünne Thermoelement, eine Ausgleichsleitung, und ein Oberflächentemperatursensor.

Wärmestromplatten

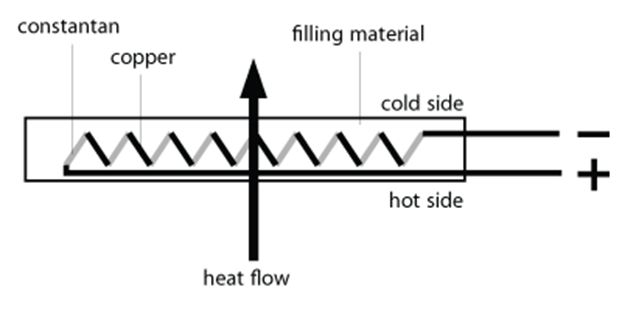

Wir haben oben gesehen dass normale Thermoelemente aus zwei Materialen A-B konstruiert sind, und dass man auch eine Differenztemperaturmessung aus A-B-A machen kann. Man kann dieses Spiel noch weiter treiben und sich fragen was passiert wenn man ganz viele solche Thermoelemente in Serie schaltet, A-B-A-B-A-B-... - das ist dann interessant, wenn man die entsprechenden Übergänge geometrisch sinnvoll anordnet, wie in der Zeichnung unten:

Das Bild zeigt einen Aufbau wo N Übergänge A-B so angeordnet sind, dass jeweils die Übergänge A-B auf einer Seite einer dünnen Platte sind, und die Übergänge B-A auf der anderen Seite der Platte. Falls die beiden Seiten der Platte nicht bei derselben Temperatur sind, so entsteht dadurch eine Spannung, die wie bei der Differenztemperaturmessung A-B-A gerade der Differenztemperatur der beiden Plattenseiten entspricht, aber weil es N Übergänge sind, ist die erzeugte Spannung auch N mal grösser - der Aufbau dient sozusagen als Verstärker für das Messsignal!

Wenn wie im Bild gezeigt ein Wärmestrom durch diese dünne Platte fliesst, dann entsteht aufgrund des Wärmewiderstands der Platte eine Temperaturdifferenz auf den beiden Seiten, das dargestellte Objekt kann also benutzt werden um Wärmeströme zu messen - man nennt es daher eine "Wärmestromplatte". Wir werden in der nächsten Woche im Labor mit solchen Wärmestromplatten der Firma GreenTEG versuchen, den U-Wert der FH-Fenster zu messen!

Zusammenfassung

In diesem Unterrichtsblock haben Sie hauptsächlich Thermoelemente kennengelernt. Im Gegensatz zu den früher behandelten RTD, die absolute Temperaturmessungen erlauben, kann man mit Thermoelementen immer nur Temperaturdifferenzen messen. Es braucht also immer entweder eine Referenztemperatur die bekannt ist (wie Eiswasser) oder die gemessen wird. Problematisch an den Thermoelementen ist, dass der Seebeck-Effekt bei jeder Materialpaarung auftritt, auch bei Anschlüssen an Messgeräte, was zu "grossen" Fehlern führen kann (einige °C). Thermoelemente sind aber unverzichtbar, wenn man hohe Temperaturen messen will, die mit RTD nicht zugänglich sind (typisch: Flammentemperaturen in Verbrennungsprozessen), und konstruktionsbedingt kann man sie auch viel "feiner" bauen, so dass sie auch für sehr schnelle Temperaturmessungen gut geeignet sind.

Allgemein haben Sie in den bisherigen Unterrichtsblöcken zu der Temperaturmessung gesehen, dass die Temperatursensoren immer nur ihre eigene Temperatur messen, und evtl. nicht die Temperatur die man eigentlich messen will. Ein Beispiel war die Lufttemperaturmessung oberhalb und unterhalb einer Styroporplatte in meinem Garten, wo das obere Sensorelement wegen dem Strahlungsaustausch mit dem kalten Himmel eine etwa 2.5° tiefere Temperatur angezeigt hat als das untere (dauerhaft falsche Messung!); ein anderes Beispiel ist die Trägheit der Temperatursensoren bei Temperaturänderungen (nur temporär falsche Messung!); besonders bei dicken Schutzrohren. Solche Effekte sind bei Temperaturmessungen wichtig, und müssen in der Praxis beachtet werden, z.B. durch möglichst gute Kontaktierung des Sensors mit dem zu messenden Objekt (Anschrauben, mit Wärmeleitpaste auf Oberflächen kontaktieren, Strahlungsschutzschilder über Sensoren bauen etc).

Lösen Sie bitte im Anschluss an das Theoriestudium die Übung 3+4!
